En este apartado, vamos a realizar el "Dibujo de Conjunto".
Es decir, un dibujo de nuestro coche, preferiblemente en perspectiva, en el que indicaremos cada una de las piezas de las que consta nuestro diseño.
Diseño y construcción de un coche eléctrico
2.d. ¿De qué piezas consta?
¡Dibujamos en 3D!
Ahora vamos a hacer un dibujo en 3 dimensiones de nuestro coche. Para ello utilizaremos TinkerCAD.
En esta ocasión, el trabajo lo haremos de manera individual, de esta manera cada grupo tendréis dos dibujos 3D de vuestro coche. Así podréis elegir el que haya quedado mejor para incluirlo en vuestro informe.
Una vez terminado el dibujo, haced lo siguiente en TinkerCAD para descargar una imagen de él:
Enviar a > Imagen de tu diseño > Descargar localmente
Tenéis 2 horas para hacerlo.
Aquí os dejo un enlace a un vídeo que he hecho para ayudaros con el dibujo.

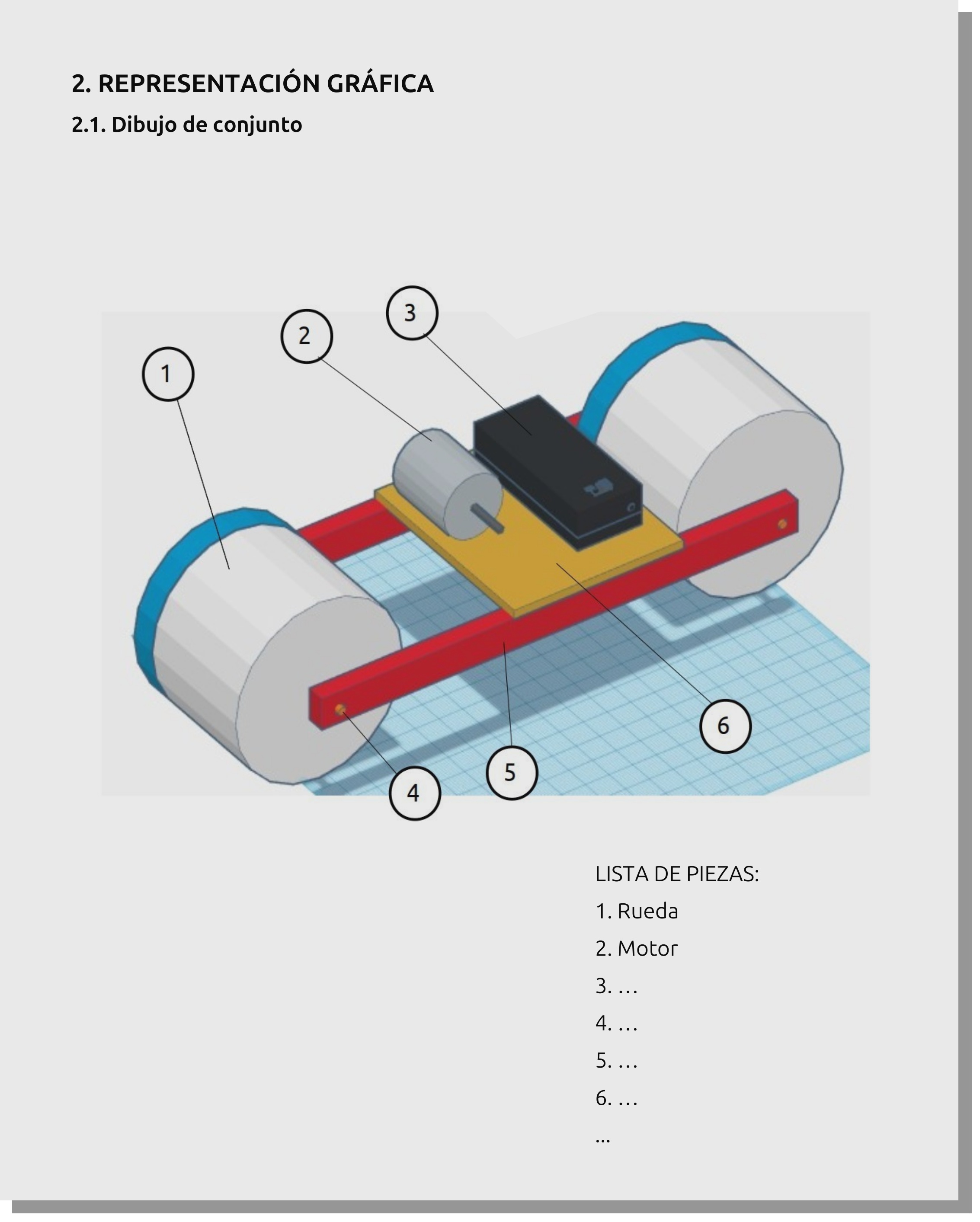

IMPORTANTE: Si algunos preferís realizar este dibujo a mano, pues no se os da demasiado bien dibujar con TinkerCAD o simplemente, os gusta más. Podéis hacerlo siguiendo el ejemplo que os dejo en la página 4 de Modelo de Informe.
Terminamos el dibujo de conjunto.
Una vez hecha la imagen 3D de nuestro coche con TinkerCAD, podemos terminar nuestro segundo apartado del proyecto: el dibujo de conjunto.
Para ello vamos a utilizar LibreOffice Draw, que es más cómodo de utilizar cuando queremos combinar imágenes y texto.
A continuación os dejo enlaces a:
Este apartado lo haremos en parejas y en 1 hora de tiempo.
Para terminar...
Para terminar, guarda el documento de Draw que has creado en tu carpeta y expórtalo también a PDF.
Evaluación
Ten en cuenta los siguientes puntos, que serán los distintos aspectos que se van a valorar en tu trabajo:
- Muestra en el dibujo todas las piezas de manera clara y proporcionada.
- Realiza un dibujo de conjunto acorde con el modelo presentado y que señala todas las piezas del diseño.
